在高回弹海绵中聚醚多元醇的作用

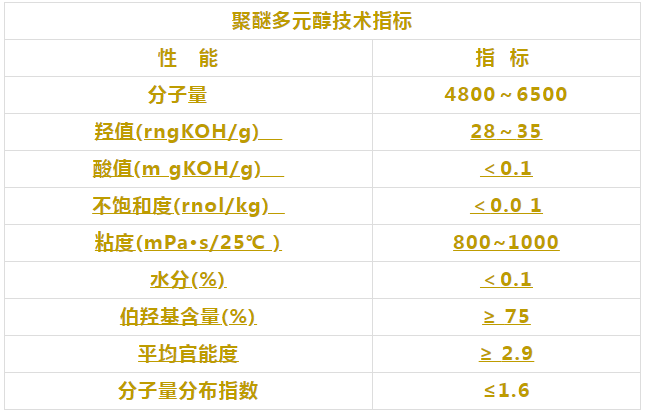

在高回弹软质泡沫的生产中，以冷固化（HR）模塑泡为主，在众多的多元醇聚醚中，又是以高活性聚醚作为配制组合聚醚的主要原料，因此高分子量、高活性聚醚多元醇是生产冷固化HR泡沫的关键性原料之一，选择不同的高活性聚醚，对质量和生产工艺及产品的物理性能也有一定影响。当原料符合表1中的技术要求时，才能生产出高质量的冷固化HR泡沫制品。在给出的指标中，伯羟基含量和分子量分布指数至关重要。

高伯羟基和低伯羟基含量聚醚多元醇相比(如75% 和65%)，泡沫后期固化速度明显不同，前者比后者快10%左右；低分布指数与高分布指数相比(1.6与2.2 )，泡沫体的回弹性相差很远。前者回弹率高达67 %，后者因聚醚中含有较多的低分子量、二官能度的成分，回弹率仅为58%。如果是改性MDI基配方体系，泡沫回弹率仅为53%。

不同配方体系对聚醚多元醇分子量有不同的要求。以TDI/ MDI混合异氰酸酯为基的配方，聚醚多元醇分子量在5000左右，以改性 MDI异氰酸酯为基的配方，聚醚多元醇分子量在6000左右较为理想。

来自安卓APP客户端
