聚氨酯联盟网

 找回密码
 免费注册

QQ登录

只需一步,快速开始

微信登录

微信扫一扫,快速登录

http://www.51qiguang.com/http://www.haimian17.com/
查看: 43|回复: 0

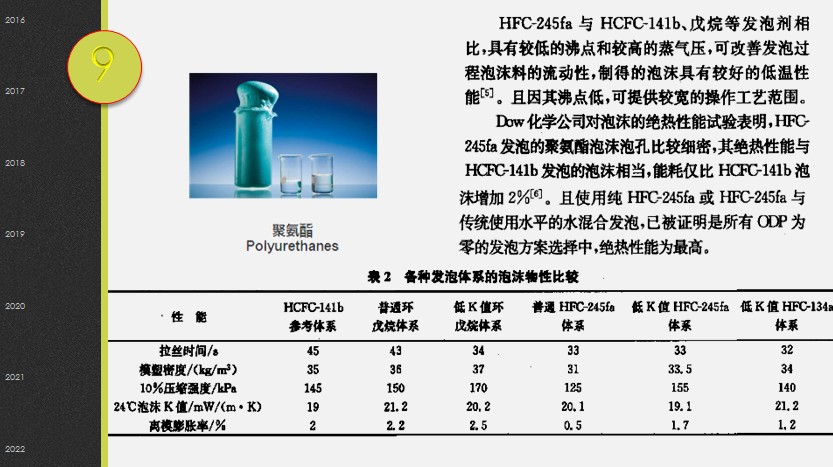

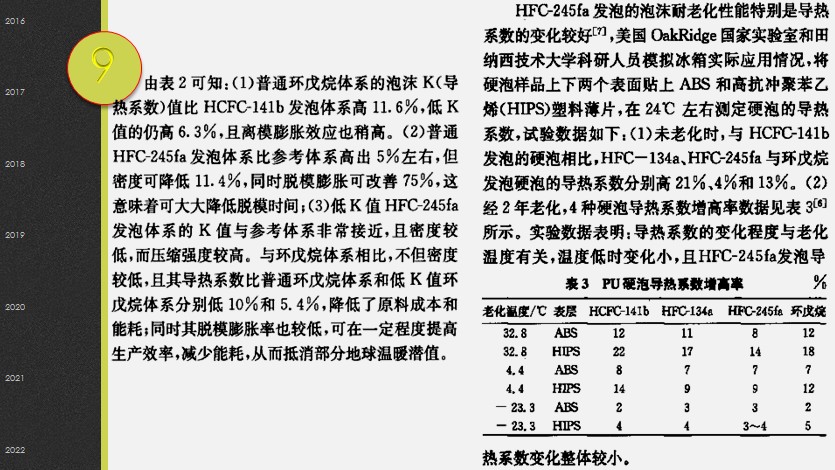

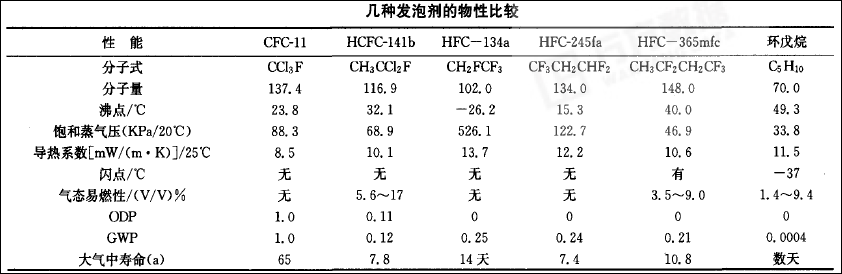

141b、戊烷体系、HFC发泡剂的泡沫物性比较

[复制链接]
landerpu 发表于 2021-9-13 21:04:47 | 显示全部楼层 |阅读模式
由于HFC-245fa沸点较低(15.3℃),导致反应初期泡沫中自由异氰酸酯基团含量过高,泡沫表面发酥发脆,影响泡沫基材的粘接性能。为改善其粘接性能,需对聚醚多元醇、发泡剂、交联剂和催化剂进行优选。对于聚醚,理想的是用高官能度脂肪族多元醇芳香族多胺等为起始剂合成
水在1.5%~2.5%、交联剂的官能度要控制在一个合适的水平;对于催化剂,由于有些HFC-245fa泡沫虽刚发泡时表皮脆酥,但这种现象24h后会消失。这是由于反应初期,泡沫中异氰酸酯自由基团含量较高;随之,泡沫中自由异氰酸酯组分逐渐减少,表面脆酥现象将会消失。所以可选用复配催化剂,使之在反应初期,能有效地抑制发泡反应的进行;在反应中期,能保持发泡反应与凝胶反应的平衡;
在反应后期,能有效地促进聚醚多元醇与异氰酸酯的反应及自身的三聚反应,从而达到促进泡沫后固化反应,减少自由异氰酸酯组分含量的目的。
2021-9-13
141b、戊烷体系、HFC发泡剂的泡沫物性比较
DMC聚醚 VS KOH聚醚·高回弹泡沫机械性能比较

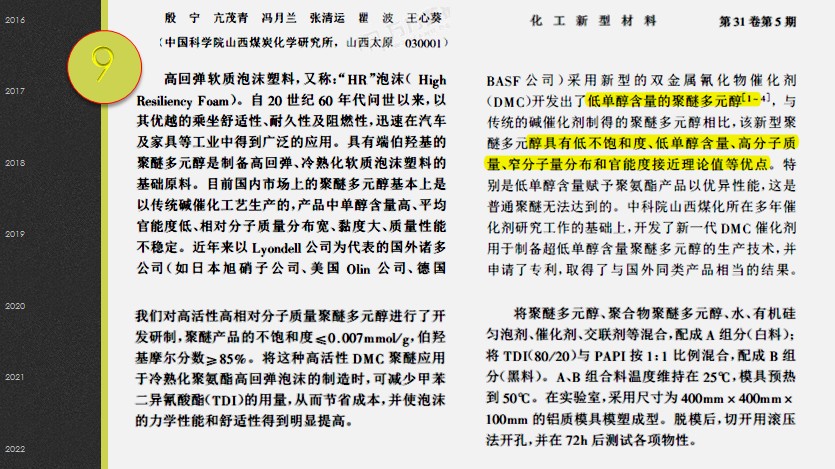

DMC聚醚 VS KOH聚醚·高回弹泡沫机械性能比较1.jpg

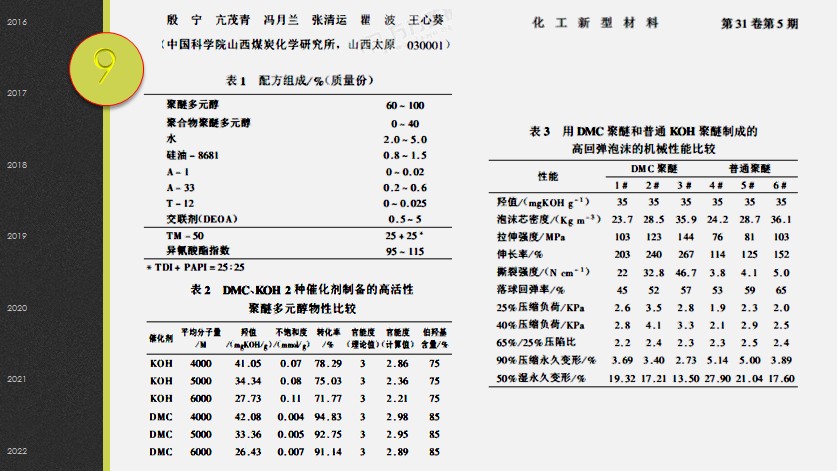

DMC聚醚 VS KOH聚醚·高回弹泡沫机械性能比较2.jpg
DMC聚醚 VS KOH聚醚·高回弹泡沫机械性能比较3.jpg




与校长同行,势不可挡
您需要登录后才可以回帖 登录 | 免费注册 微信登录

本版积分规则

!jz_sgzt! !jz_xgzt! 快速回复 !jz_fhlb! !jz_lxwm!

QQ||小黑屋|手机版|聚氨酯联盟网 ( 粤ICP备12003825号-2 )

GMT+8, 2021-9-21 22:33 , Processed in 0.090260 second(s), 28 queries .

Powered by Discuz! X3.4 Licensed

© 2001-2013 Comsenz Inc. 技术支持:崴楒科技

快速回复 返回顶部 返回列表
