知识点 | 聚氨酯软泡配方的计算方法和原理

聚氨酯软泡配方计算方法和原理，包括原料选择、反应机理、配方设计步骤以及具体计算示例。

---

一、聚氨酯软泡的基本原理聚氨酯软泡是通过多元醇和异氰酸酯的化学反应生成的，同时加入水作为发泡剂产生二氧化碳气体，形成泡沫结构。主要反应包括：

[color=rgba(0, 0, 0, 0.9)]

H2O+R’-NCO→R’-NH2+CO2↑

---

二、配方设计的关键参数

[color=rgba(0, 0, 0, 0.9)]​

[color=rgba(0, 0, 0, 0.9)]

• 异氰酸酯指数（Isocyanate Index）
  异氰酸酯指数是指实际异氰酸酯用量与理论用量的比值，通常以百分比表示。

  • 理论用量是根据多元醇和水的化学计量计算得出的。
  • 指数为100表示等摩尔反应，大于100表示异氰酸酯过量，小于100表示多元醇过量。

• 羟值（OH Value）
  羟值表示每克多元醇中羟基（-OH）的含量，单位为mg KOH/g。羟值越高，多元醇的活性越高。
• 异氰酸酯当量（NCO Equivalent Weight）
  异氰酸酯当量是指每摩尔异氰酸酯基团（-NCO）的质量，单位为g/mol。
• 水用量
  水是发泡剂，用量直接影响泡沫的密度和硬度。水的用量通常为多元醇质量的1-5%。
• 催化剂和表面活性剂

  • 催化剂用于调节凝胶反应和发泡反应的速率。
  • 表面活性剂用于稳定泡沫结构，防止泡沫塌陷。


---

三、配方计算的详细步骤

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]

泡沫密度=总质量发泡体积

---

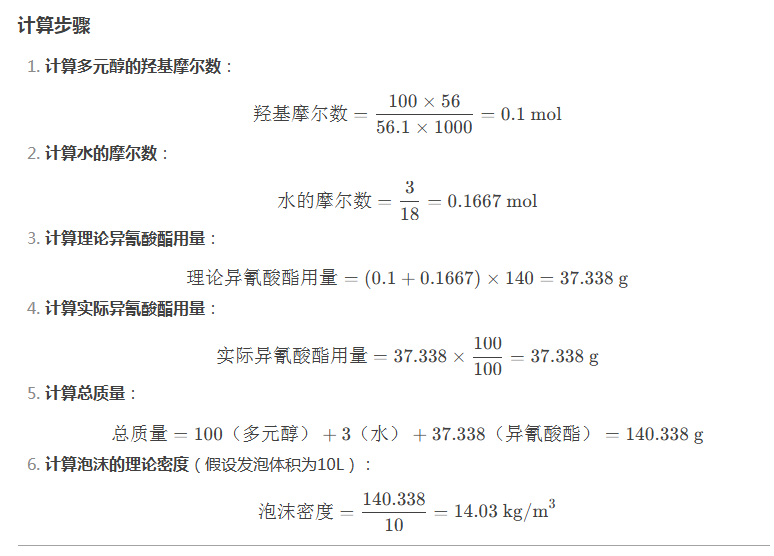

四、具体计算示例示例参数

• 多元醇用量：100g，羟值：56 mg KOH/g
• 水用量：3g
• 异氰酸酯当量：140 g/mol
• 异氰酸酯指数：100


泡沫密度=140.33810=14.03 kg/m3

---

五、配方优化建议

• 调整异氰酸酯指数：

  • 指数大于100可提高泡沫硬度，但可能导致脆性增加。
  • 指数小于100可提高泡沫弹性，但可能导致强度下降。

• 调整水用量：

  • 增加水用量可降低泡沫密度，但可能导致泡沫强度下降。
  • 减少水用量可提高泡沫密度和强度。

• 催化剂和表面活性剂的选择：

  • 催化剂用量需平衡凝胶反应和发泡反应的速率。
  • 表面活性剂需根据泡沫结构要求选择合适类型和用量。


---

通过以上详细计算和优化，可以设计出满足性能要求的聚氨酯软泡配方。总结聚氨酯软泡配方计算需考虑多元醇、水和异氰酸酯的用量及反应比例。通过调整这些参数，可以优化泡沫性能。
