催化剂的双人舞：如何平衡发泡与凝胶的速度？

上期我们聊了多元醇、TDI和水的“黄金三角”，有反馈：“配方算明白了，但做出来要么塌了，要么缩了，到底是哪里出了问题？”

今天，我们继续深入，聊聊软泡生产中那个最微妙、最考验经验的部分——催化剂的平衡艺术。

如果把发泡反应比作一场双人舞，那么：

• 发泡反应（水+TDI）是那个激情四射、想要快速膨胀的舞者
• 凝胶反应（多元醇+TDI）是那个沉稳内敛、负责搭建骨架的舞者



而催化剂，就是这场舞蹈的节奏控制师。两个舞者必须步调一致，才能跳出完美的泡沫之舞。

一、催化剂家族的“人设”

在聚氨酯软泡的世界里，催化剂主要分为两大流派，性格迥异，各司其职。

胺类催化剂——发泡反应的“助推器”

胺类催化剂主要负责促进异氰酸酯与水的反应，也就是发泡反应——产生二氧化碳气体，让泡沫膨胀起来。

常见的胺类催化剂各有分工：

• 三乙烯二胺：这是个“多面手”，它有60%的功效用于促进发泡反应，40%用于促进凝胶反应，是所有软泡配方中不可缺少的基础催化剂


• 双（2-二甲胺基乙基）醚（A-1）：这是个“发泡专家”，高达80%的功效用于促进发泡反应，只有20%用于凝胶反应。它能加宽有机锡催化剂的可调范围，大大提高制品的合格率



2. 有机锡催化剂——凝胶反应的“建筑师”

有机锡催化剂（最常见的是辛酸亚锡T-9）主要负责促进异氰酸酯与多元醇的反应，也就是凝胶反应——形成聚合物的三维网络结构，让泡沫固化定型。

如果把胺类比作“打气筒”，锡类就是“水泥工”。一个负责充气膨胀，一个负责砌墙固化。

二、失衡的后果：两种舞者的“车祸现场”

当发泡和凝胶的速度不匹配时，就会出现各种生产事故。根据搜索结果，我们可以总结出两种典型的“失衡综合征”：

情况A：发泡速度 > 凝胶速度（气长得太快，骨架没跟上）

后果：塌泡、孔洞、顶部开裂

• 就像盖楼时框架还没干透，就开始疯狂充气——楼必然塌
• 具体表现：泡沫涨到最高点后迅速回落，或者表面出现大面积的塌陷孔洞
• 原因分析：胺催化剂过多，或锡催化剂过少，导致发气速度远大于凝胶速度，骨架强度不足以支撑膨胀的气体




情况B：凝胶速度 > 发泡速度（骨架先硬了，气还没长足）

后果：闭孔、收缩、底部空化

• 就像楼房框架已经凝固，才想起来要充气——气充不进去，或者把墙撑裂
• 具体表现：泡沫密度偏高，手感发硬，冷却后严重收缩，甚至出现底部空化现象
• 原因分析：锡催化剂过多，或胺催化剂过少，导致体系过早凝胶，气泡无法正常长大和开孔




情况C：两边都太快

后果：烧心、冒烟、开裂

• 反应过于激烈，中心温度过高，泡沫焦化变黄，甚至冒烟自燃-3-6
• 原因分析：催化剂总量过高，尤其是高水量配方下，反应热无法及时散发




三、如何找到平衡点？实战经验来了

1. 经典搭配：胺类+锡类的“黄金搭档”

在实际生产中，工程师们摸索出了一套行之有效的组合拳：固定胺类催化剂量，通过调整锡类催化剂量来微调平衡。

为什么不反过来？因为锡类催化剂对配方变化更敏感，调节范围更宽，是更灵活的“微调旋钮”。

学术研究给出了一个参考配比：当二月桂酸二丁基锡用量为1.0份、胺催化剂用量为0.5份时（以100份聚醚计），凝胶反应和发泡反应能达到较好的“平衡”状态，制备的泡沫压缩永久变形仅为4.3%，拉伸强度达41.2 kPa。

2. 不同密度的锡用量参考

对于辛酸亚锡，有经验公式和参考数据：

规律很明显：密度越低，需要的锡催化剂越多。这是因为低密度配方中水量较大，反应更剧烈，需要更多的凝胶催化剂来平衡发泡速度。

3. 影响锡用量的因素

• 减少水量 → 锡用量需要降低（因为发泡反应减弱了）
• 增加物理发泡剂 → 锡用量需要增大
• 降低TDI指数 → 锡用量需要增大




四、延迟型催化剂：给反应一个“热身”时间

随着技术进步，工程师们开发出了更智能的解决方案——延迟型叔胺催化剂。

这种催化剂就像给反应装了一个“延迟开关”：在初始阶段活性较低，给物料充分流动和混合的时间；只有当温度升高或反应进行到一定程度时，才逐渐释放催化活性。

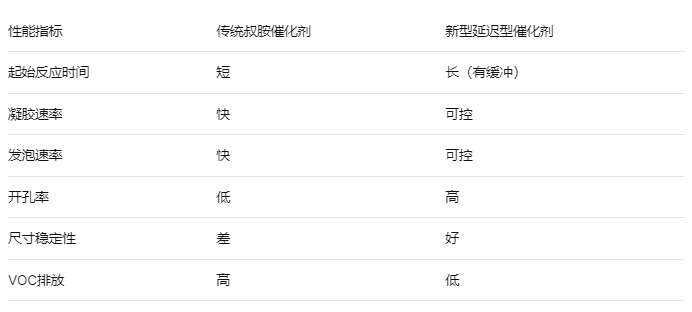

延迟型催化剂 vs 传统催化剂

某知名床垫生产商在使用新型延迟型叔胺催化剂后，其床垫产品的透气性提升了30%，消费者满意度大幅提升。

五、故障诊断手册：从现象找原因

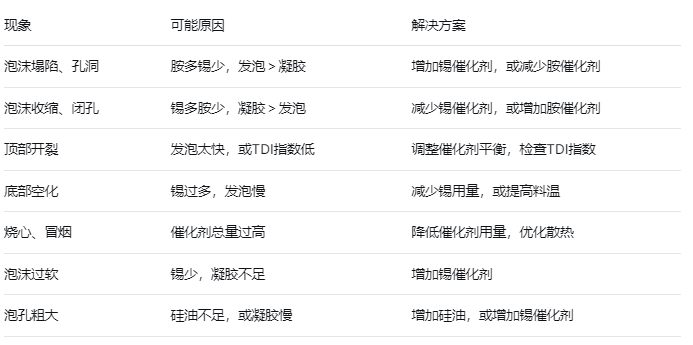

根据搜索结果，我们整理了一份快速诊断指南：

六、温度和季节的“隐藏变量”

催化剂用量不是一成不变的，温度是最大的干扰因素。

• 夏季高温：反应活性高，催化剂用量要适当降低
• 冬季低温：反应慢，催化剂用量要适当增加
• 原料温度：最好控制在25±2℃，温差过大会导致反应失控



写在最后

催化剂的选择和平衡，是软泡生产中最考验经验的环节。它不像黄金三角那样有精确的化学计量，更像是一门需要反复调试的“艺术”。

但万变不离其宗：发泡和凝胶必须同步。一个快一个慢，必然出问题。

新手建议：先固定一个催化剂（比如胺类）的用量，通过调节另一个（锡类）来寻找平衡点。每调整一次，仔细观察泡沫的上涨曲线、最终高度和手感，积累自己的“手感数据”。

下期预告：《硅油的秘密：没有它，你的泡沫就是一滩烂泥》——为什么同样的配方，换了硅油就翻车？我们下回分解。

互动话题：你在调催化剂时遇到过最头疼的问题是什么？是无论怎么调都塌泡，还是突然某一天配方“抽风”？欢迎留言分享你的“调机血泪史”！
