硅油的秘密：没有它，你的泡沫就是一滩烂泥

用量不到1%，却决定了泡沫的生死存亡

前几期我们聊了黄金三角的配比计算，也讲了催化剂的双人舞。有读者后台问：“配方算对了，催化剂也调好了，为什么做出来的海绵还是要么塌、要么缩、要么粗得像蜂窝煤？”

硅油到底是什么？不是你想的那种“油”

在进入正题之前，先要破除一个误区：聚氨酯软泡用的硅油，绝不是你想象中的润滑剂或二甲基硅油。

它的真名是：聚醚改性聚硅氧烷共聚物。

这个名字听起来复杂，但它的分子结构其实揭示了一切——它是一种“两亲分子”：

• 硅氧骨架（—Si—O—Si—）：像一把伞，表面张力极低（20-22 mN/m），能快速迁移到气泡表面
• 聚醚侧链（EO/PO嵌段）：像许多只“手”，牢牢抓住聚氨酯液相，锚定在反应体系中



这种“一头亲气、一头亲液”的特殊结构，让它成为发泡过程中不可或缺的界面工程师。

如果说多元醇是泡沫的“骨架”，TDI是连接骨架的“铆钉”，水是膨胀的“引擎”，催化剂是控制节奏的“指挥”，那么硅油就是——确保这一切不发生坍塌的“工地监理”。

硅油的“四重身份”：从成核到开孔，全程护航

在聚氨酯发泡那短短几分钟里，硅油其实身兼四职：

第一重：成核促进者

搅拌初期，空气被卷入液体中。如果没有硅油，这些气泡会很快合并、上浮、逃逸。硅油能降低液体表面张力，使空气更容易被剪切成大量微小、均匀的初始气泡核。

第二重：乳化剂

聚醚多元醇和TDI的极性不同，混合时就像油和水。硅油的聚醚侧链能“拉住”多元醇，硅氧主链能“亲近”TDI，让整个体系乳化均匀，反应更充分。

第三重：泡孔稳定者

这是硅油最重要的功能，也是它被称为“匀泡剂”的原因。

在气泡长大的过程中，相邻气泡随时可能合并（聚并）。硅油在气液界面形成一层有弹性的膜——当气泡受压变形时，这层膜会自动产生反向扩张力，阻止气泡融合。

第四重：开孔调控者

到了发泡后期，我们需要气泡壁适度破裂，形成开孔结构，保证海绵透气回弹。硅油需要把握好这个“度”：太牢固则闭孔收缩，太脆弱则塌泡崩溃。

用量过多过少，后果天差地别

硅油虽好，但绝不是越多越好。它的用量需要精准把控，就像炒菜的盐一样。

硅油用量过少：

• 泡沫稳定性不足，气泡大量合并
• 泡孔粗大不均匀，像蜂窝煤
• 严重时直接塌泡，无法成型
• 表面可能有沸腾状大泡并爆裂



硅油用量过多：

• 气泡膜弹性太好，过于牢固
• 该破的泡壁破不了，泡沫趋向闭孔
• 轻则回弹性下降，重则泡沫收缩
• 表皮过厚，手感发硬



硅油用量的参考范围：

• 密度30kg/m³以上普通软泡：0.7-1.0份（每100份聚醚）
• 发泡指数每增加0.5，硅油增加0.1-0.3份
• 低密度泡沫（如20kg/m³以下）：用量相应提高



这个“度”之所以难把握，是因为它还和辛酸亚锡用量、TDI指数密切相关。硅油和锡催化剂就像一对“连体婴”，调整一个往往要动另一个。

硬泡硅油 vs 软泡硅油：别用错了地方

很多新手会问：“硅油能不能通用？”

答案是：绝对不能。

软泡硅油的特点是：提供较薄的底皮，促进开孔，保证透气性和回弹性。在低密度泡沫中泡孔细密，密度均匀。

硬泡硅油的特点是：追求高闭孔率，保证保温性能。它有更好的乳化性能，使组合料与异氰酸酯充分分散，得到的制品闭孔率极高。

用错了硅油，后果就是：软泡做成了闭孔硬疙瘩，或者硬泡做成了漏气的筛子。

硅油选型的核心参数（工程师必看）

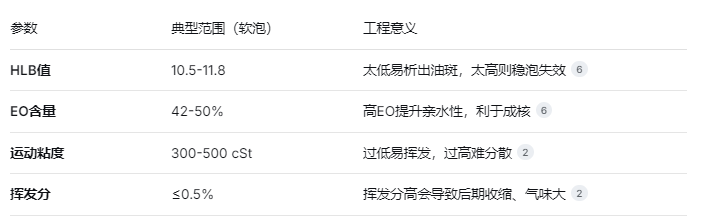

真正专业的硅油选型，不能只看价格或外观。以下四个参数决定了硅油的“性格”：

需要特别说明：同一款硅油，在不同密度、不同水量的配方中表现可能截然不同。这也是为什么大厂会针对低、中、高密度分别开发专用硅油。

故障快速诊断：硅油出问题时的典型表现

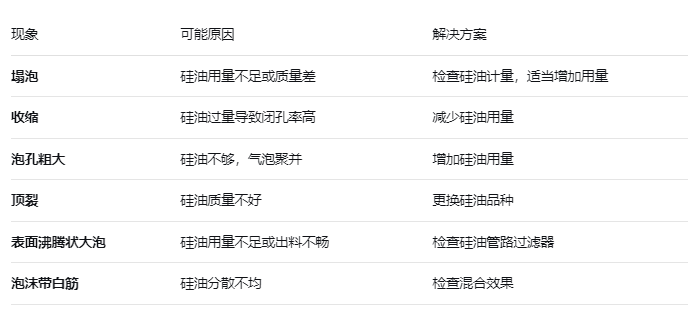

根据搜索结果，我们整理了一份硅油相关的故障诊断表：

还有一个容易忽略的点：硅油的活性。不同活性的硅油，对应的锡催化剂用量也需要调整。硅油活性高时，锡用量要适当降低，否则容易闭孔。

写在最后

硅油，这个用量不到1%的“小角色”，其实是聚氨酯软泡生产中最大的“隐形大佬”。

没有它：

• 配方算得再准，也是一滩烂泥
• 催化剂调得再好，也是一堆气泡
• 设备再先进，也做不出均匀的海绵





下次当你切开一块洁白细腻、回弹有力的海绵时，别忘了感谢那不起眼的硅油——它是真正的“泡孔雕刻师”。

下期预告：《常见缺陷大起底：塌泡、收缩、开裂，一张表帮你快速诊断》——当你遇到翻车现场时，如何三分钟锁定真凶？我们下回分解。

互动话题：你在生产中最常遇到的是塌泡还是收缩？有没有因为换了一种硅油，整个配方都“抽风”的经历？欢迎留言分享你的“硅油血泪史”！
