常见缺陷大起底：塌泡、收缩、开裂，一张表帮你快速诊断

前几期我们系统梳理了软泡配方的四大核心要素：

• 黄金三角：多元醇、TDI、水的化学计量关系
• 催化剂的双人舞：发泡与凝胶的速度平衡
• 硅油的秘密：不到1%却决定生死的界面工程师



理论知识都懂了，但生产中最常遇到的场景是——配方照着做了，怎么还是翻车了？

今天，我们把所有常见缺陷一网打尽，整理成一张快速诊断表。无论你是塌泡、收缩还是开裂，都能在三分钟内找到原因和解决方案。

一、诊断之前：先问自己三个问题

遇到缺陷时，不要急着调配方，先做三件事：

• 计量检查：各组分称量是否准确？泵的计量有无偏差？这是最常见却也最容易忽略的原因。


• 原料检查：硅油、催化剂是否在保质期内？有没有受污染？


• 环境检查：今天气温多少度？料温是多少？温差过大会导致反应速度剧烈变化-。



排除这些基础因素后，再进入下面的诊断。

二、三大经典缺陷：塌泡、收缩、开裂

1. 塌泡（泡沫起来后又塌下去了）

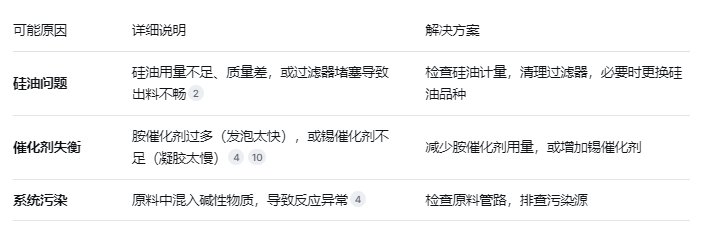

塌泡是最让人崩溃的缺陷——眼看着泡沫涨起来了，结果几分钟后慢慢缩回去，变成一滩烂泥。

2. 收缩（泡沫冷却后变小变硬）

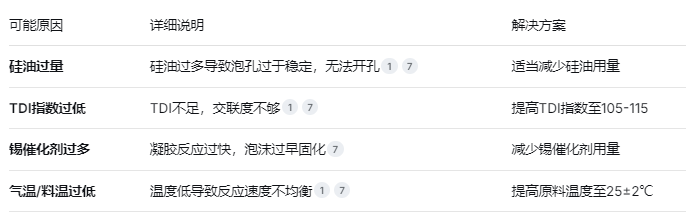

收缩的本质是凝胶速度大于发泡速度，导致闭孔率过高。气泡壁太牢固，该破的没破，冷却时气体收缩，泡沫整体缩小。

关于开孔剂的补充：如果上述调整效果不明显，可以考虑引入开孔剂。对于TDI体系，开孔剂推荐用量为0.5-1.5 phr（每百份多元醇）；MDI体系则需要1.0-2.5 phr。开孔剂能有效降低泡壁表面张力，促进泡孔打开。

3. 开裂（泡沫内部或表面出现裂纹）

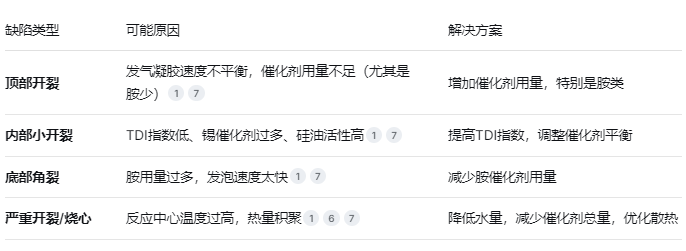

开裂的原因是发泡与凝胶速度不匹配，或者反应热无法及时散发。

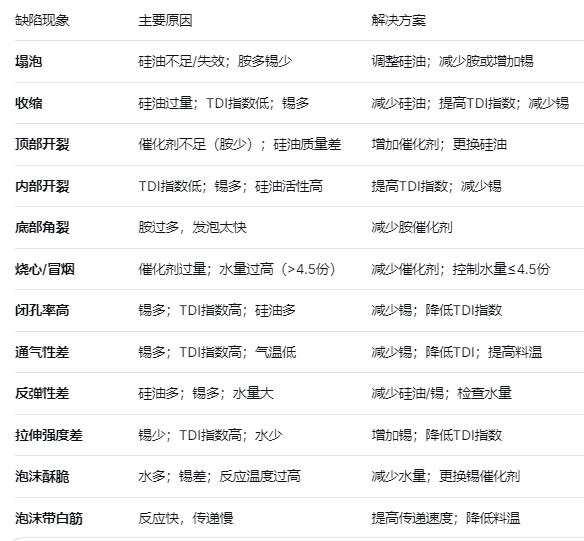

三、一张表快速诊断：15种常见缺陷

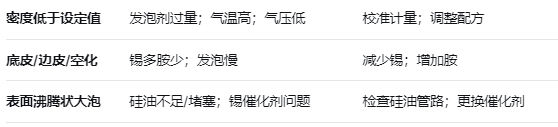

四、烧心与自燃：最危险的缺陷

烧心（泡沫内部焦黄甚至炭化）和自燃是所有缺陷中最危险的，不仅造成产品报废，还可能引发火灾。

烧心的主要原因：

• 配方中水量过高（超过4.5份，绝不能超过5份）
• 催化剂总量过大，反应过于激烈
• 泡沫体积过大，热量无法及时散发





预防措施：

• 控制水量：低密度配方尽量使用物理发泡剂取代部分水，最高温升安全点为160℃，绝不能超过170℃


• 熟化监控：新泡沫内部达到最高温度的时间约为30-60分钟，并在3-4小时后才开始缓慢下降。此期间必须监控


• 码放要求：熟化贮存时不得超过3层，间距大于100mm


• 应急处理：发现冒烟时，应使用水喷淋灭火，切不可随意移动泡沫或打开门窗（会加大空气对流使火势扩大）





五、故障排查流程图

当你遇到缺陷时，可以按这个思路逐步排查：

text

遇到缺陷    ↓

计量是否准确？ ——否——→ 校准计量

↓是

原料是否正常？ ——否——→ 检查/更换原料    、

↓是

环境温度是否合适？ ——否——→ 调整料温/车间温度

↓是

查阅上表定位原因

↓调整一个变量（建议先调催化剂或硅油）

↓小试验证

↓效果不理想？ ——是——→ 回到上一步，调整另一个变量

↓否

问题解决，记录经验

写在最后

聚氨酯软泡生产是一门“经验科学”。同样的配方，不同的人做出来可能天差地别；同样的设备，夏天和冬天的参数也完全不同。

遇到缺陷时不要慌，按照“计量→原料→环境→配方”的顺序逐一排查，大多数问题都能找到答案。

本系列五篇文章，从黄金三角到催化剂，从硅油到缺陷诊断，希望能帮你建立起系统的软泡知识框架。但纸上得来终觉浅，真正的“手感”，还需要你在一次次实践中慢慢积累。

系列完结语：

五篇文章，我们走完了聚氨酯软泡从入门到诊断的全流程：

• 第1篇：箱式发泡入门——动手做第一块海绵
• 第2篇：黄金三角——多元醇、TDI、水的化学计量
• 第3篇：催化剂的双人舞——发泡与凝胶的平衡
• 第4篇：硅油的秘密——泡孔结构的守护者
• 第5篇：缺陷诊断——遇到问题不再慌



感谢一路跟随的读者朋友们。如果你在实践中有任何心得或疑问，欢迎随时留言交流。

互动话题：你在生产中遇到最诡异的缺陷是什么？最后是怎么解决的？欢迎留言分享你的“战斗经验”！
