抛丸工序对保温管质量有多重要

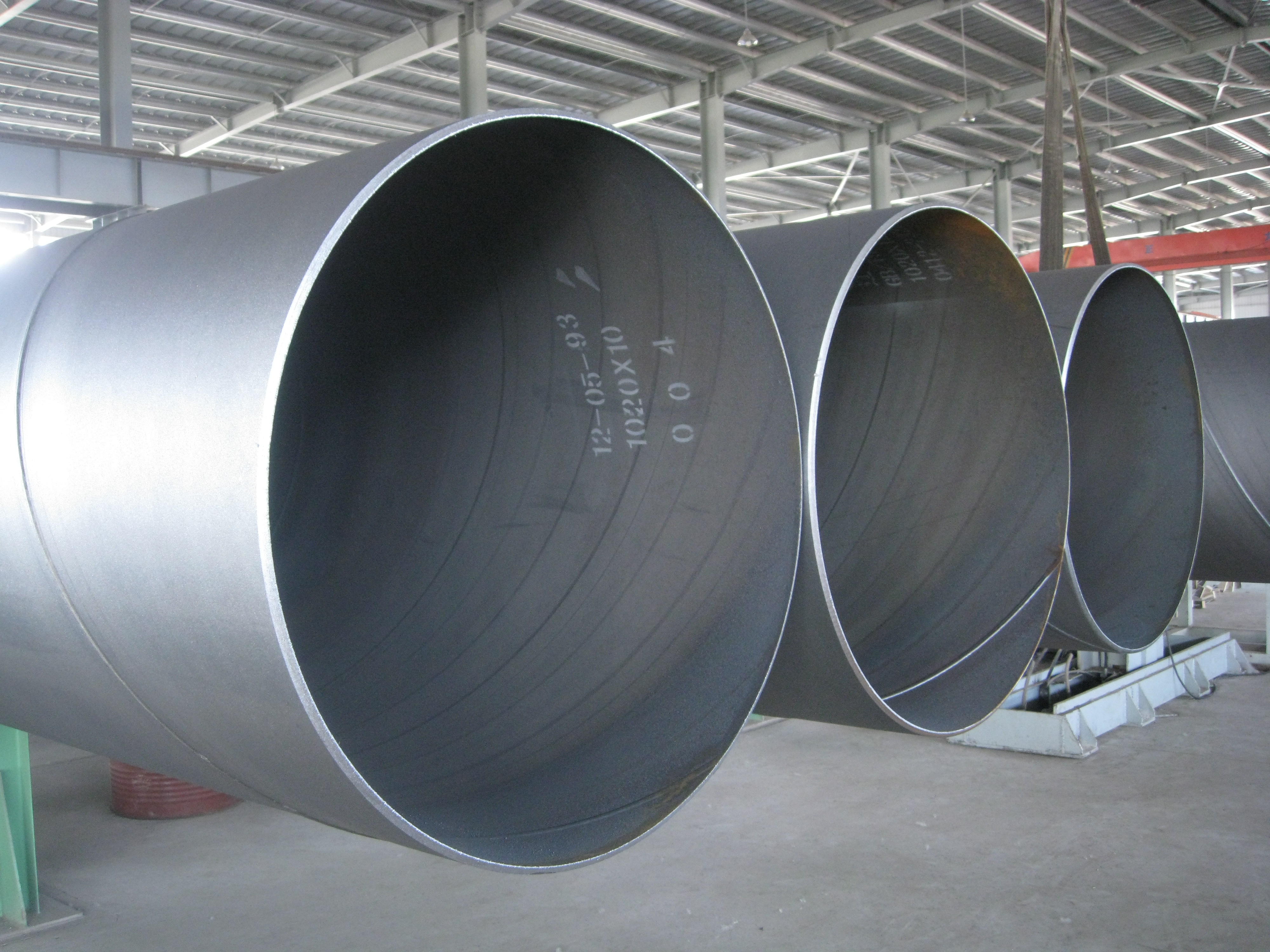

预制直埋保温管由工作钢管、聚氨酯保温层和外护管三层组成，这三层之间能不能牢固地结合在一起，直接决定了管道的使用寿命。抛丸就是决定工作钢管与保温层能否紧密粘合的第一道工序。抛丸就是用高速弹丸“打磨”钢管表面。在抛丸机内，钢砂、钢丸被高速抛射到钢管表面，利用冲击力和摩擦力把钢管上的铁锈、氧化皮、轧钢鳞片、油脂、灰尘、水分等污染物打掉。同时，高速弹丸还会在钢管表面打出均匀的微观凹坑，也就是“锚纹”。干净的表面和粗糙的纹理，能让聚氨酯泡沫在发泡时抓得更牢。

钢管表面的处理效果有明确的行业标准。抛丸除锈等级应达到Sa2.5级，锚纹深度应达到50至90微米。锚纹深度不够，泡沫粘不牢；太深了又可能削弱钢管壁厚，所以需要控制在合理范围内。抛丸除锈后，应在4小时内进行后续发泡工序，防止处理好的钢管表面再次受潮生锈。

如果省掉抛丸工序，后果会直接体现在管道的长期运行上。工作钢管未抛丸是导致保温层受热脱壳的主要原因之一。保温层与钢管一旦脱开，管道就失去了“三位一体”的整体结构，土壤对管道的锚固力无法有效传递到钢管上，管道在热胀冷缩时约束不足，容易发生局部变形甚至破坏管网的整体稳定性。表面看是粘接的问题，最终影响的是整条管线的安全。

很多保温管道厂家配备了全自动抛丸生产线，对不同口径的钢管进行处理，并用专业仪器检测锚纹深度是否达标。而部分小厂家可能根本没有抛丸设备，或者即使有也只是走过场，钢管表面的锈蚀和杂质没有彻底清除就直接进入下一道工序。这道工序看似基础，但有没有做到位，运行几年后自然会显现出来。
