图解三聚氰胺、甲基磷酸二甲酯复配阻燃硬泡性能

作者：周晓谦，任晶鑫，李庆雨，窦睿
选择阻燃剂三聚氰胺和甲基磷酸二甲酯（ＤＭＭＰ）对硬质聚氨酯泡沫塑料进行阻燃改性，研究了异氰酸酯指数、水、三聚氰胺以及ＤＭＭＰ添加量对硬质聚氨酯泡沫塑料阻燃性能和拉伸强度的影响。
以异氰酸酯指数、水的添加量、三聚氰胺的添加量、ＤＭＭＰ的添加量为实验因素，每个因素设计４个水平，进行正交实验。其中异氰酸酯指数（即异氰酸酯与聚醚多元醇的当量比）分别为１.０５、１.１０、１.１５、１.２０；水的添加量分别为１.０、１.５、２.０、２.５份；三聚氰胺的添加量分别为２０、２５、３０、３５份；ＤＭＭＰ的添加量分别为２０、２５、３０、３５份，各种物质的添加量均相对于聚醚多元醇的质量而言。








结论
当三聚氰胺的添加量为３５份、ＤＭＭＰ的添加量为３５份、异氰酸酯指数为１.２０、水的添加量为１.５份，硬质聚氨酯泡沫塑料的垂直燃烧时间达到最佳值７.７ｓ；
综合考虑燃烧性能和拉伸强度，推荐的最佳条件为三聚氰胺的添加量为２５份、ＤＭＭＰ的添加量为２５份、异氰酸酯指数为１.１５、水添加量为１.５份，对应的水平燃烧性能为ＦＨ－１级，垂直燃烧时间为７.８ｓ，拉伸强度为１０.１ＭＰａ；
添加阻燃剂后，硬质聚氨酯泡沫塑料的水平燃烧性能由ＦＨ－４提高为ＦＨ－１级；

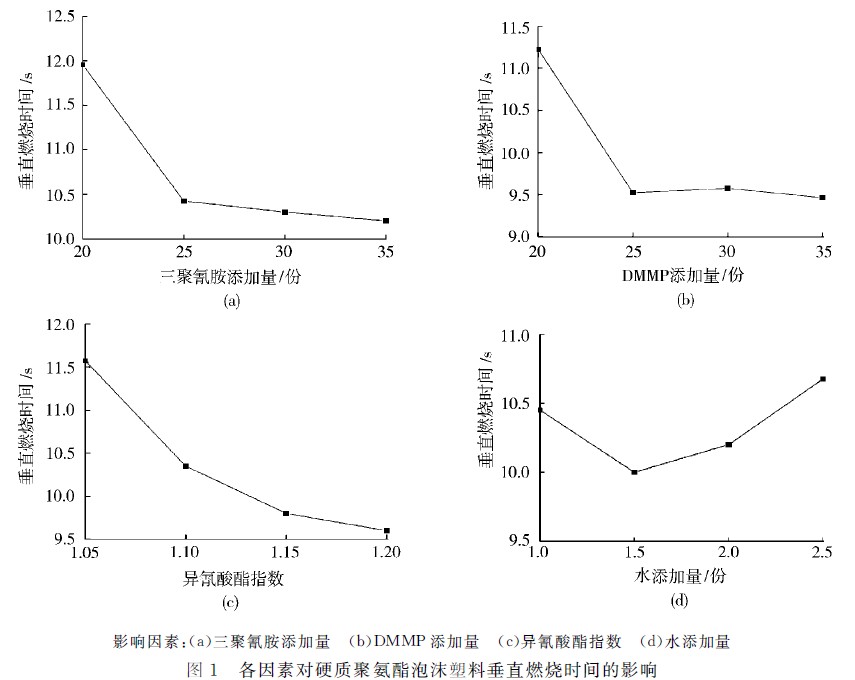

各因素对垂直燃烧时间的影响由强到弱依次为三聚氰胺的添加量、ＤＭＭＰ的添加量、异氰酸酯指
数、水的添加量；

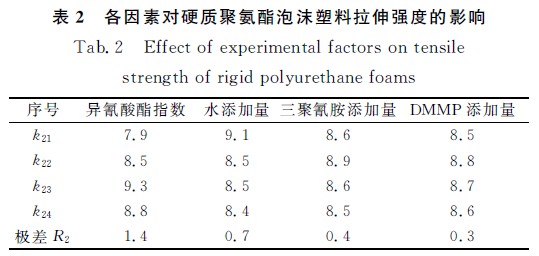

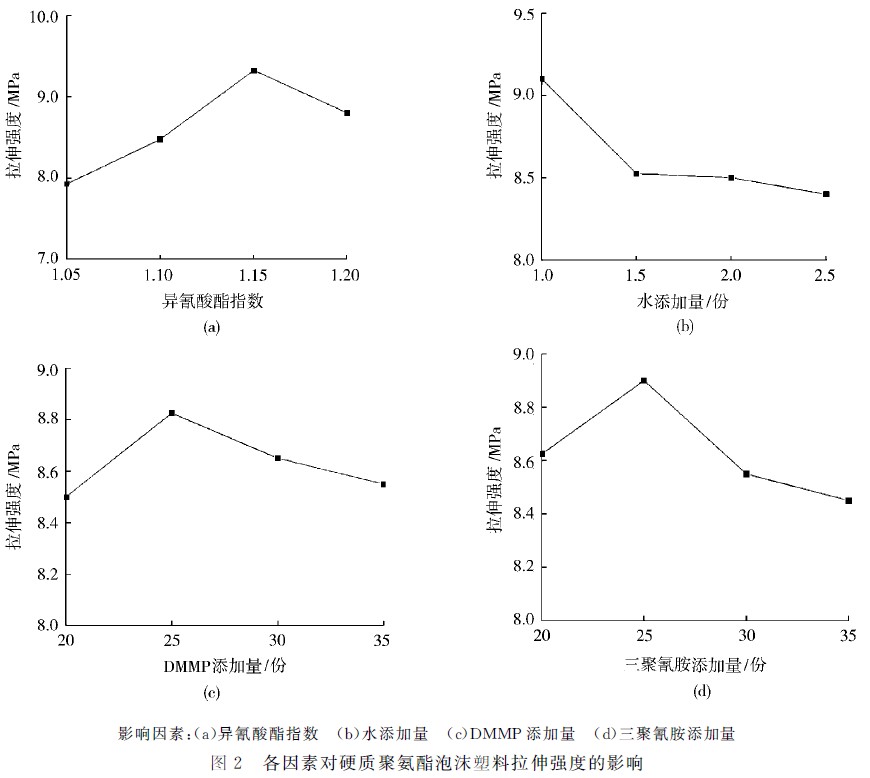

各因素对拉伸强度的影响由强到弱依次为异氰酸酯指数、水的添加量、ＤＭＭＰ的添加量、三聚氰胺的添加量。

:):):)
