不同异氰酸酯型聚氨酯弹性体的性能

作者：向　平　张成彬　张　均　张　陆　姜志国
聚氨酯弹性体（ＰＵＥ）分子结构具有可设计性，可通过改变软硬段比例、接枝、共聚和填料等手段来改变聚氨酯（ＰＵ）的微观结构，进而改善ＰＵ阻尼性能及声学性能。
随着科技发展ＰＵ声阻尼材料已广泛应用在国防、军工等特殊领域。
声阻尼材料—将声波能量转变为热能而耗散的材料，首先要求材料声特性阻抗同相邻介质声特性阻抗匹配，使声波进入材料内部，同时要求材料有足够的内耗（阻尼因子）和较宽的阻尼温域，使进入材料内部的声波有效地衰减掉。
当声波通过时，通过声阻尼ＰＵＥ材料的粘滞性内摩擦作用和阻尼ＰＵＥ材料的弹性弛豫过程，将声能转化为热能消耗掉，从而达到降低振动和噪声的目的。

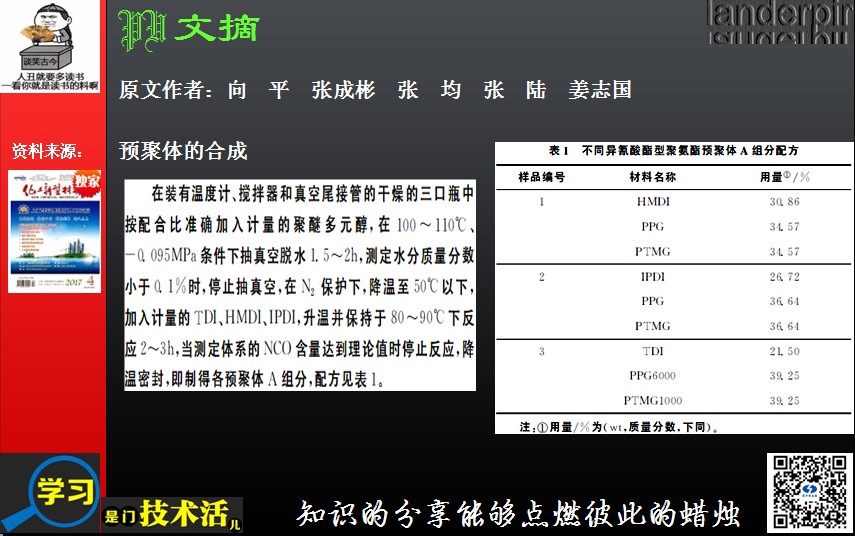

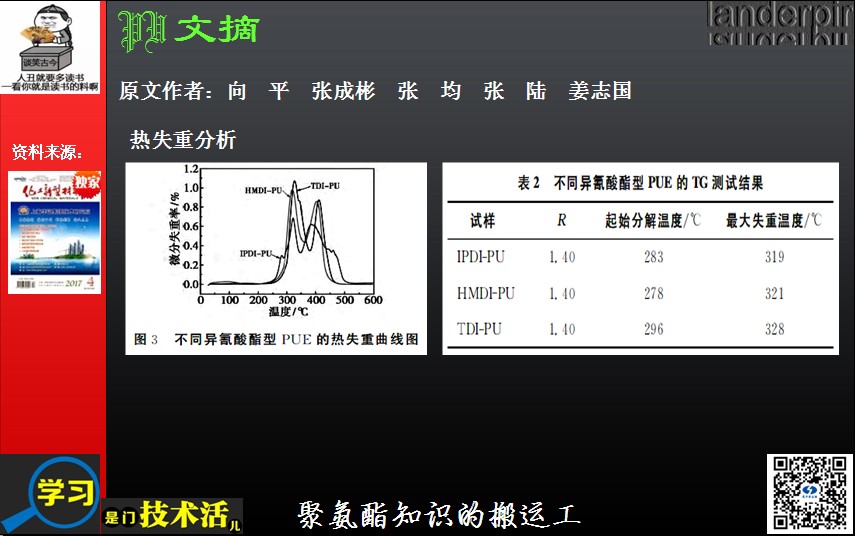

以ＴＤＩ、ＨＭＤＩ、ＩＰＤＩ和ＢＤＯ 等为主要原料制得一系列不同性能的ＴＤＩ－ＰＵ、ＨＭＤＩ－ＰＵ 和ＩＰＤＩ－ＰＵ。研究了异氰酸根指数（Ｒ 值）的影响，结果表明，随着Ｒ 值增加，ＨＭＤＩ－ＰＵ、ＴＤＩ－ＰＵ和ＩＰＤＩ－ＰＵ的硬度、拉伸强度和热性能变化趋势一致，断裂伸长率变化各异。在Ｒ 值为１．４时，ＨＭＤＩ－ＰＵ分子结构最规整，结晶度最高，硬度最大，热性能较优，硬度达到５６ＨＡ，拉伸强度为２．９４９ＭＰａ，断裂伸长率为３９０％，起始分解温度为２７８℃，最大失重温度为３２１℃，是３种材料中较好的，具有较好的市场前景。
